Het lithiumtitanaat is een materiaal van de anodeelektrode dat niet wijd momenteel wordt gebruikt, maar het heeft voordelen geen die de grafietanodeelektroden hebben. Ten eerste, is zijn effect bij lage temperatuur beter dan dat van de grafietmaterialen van de anodeelektrode, en ten tweede, zijn zijn last en lossingstarief hoog. Nochtans, zijn de capaciteitsdichtheid en het elektrogeleidingsvermogen slecht. Nochtans, zijn er nog sommige ondernemingen belast met de productie van lithiumtitanaat in de nieuwe energiemarkt. Vandaag zullen wij de ontwerpregeling van de haardoven in de van de de anodeelektrode van de lithiumbatterij industrie van het het lithiumtitanaat introduceren.
Deze ontwerpregeling kiest een van de lucht-type oven rolhaard met een dagelijkse output van 1100 kg. De gebruikelijke het sinteren temperatuur van lithiumtitanaat is ongeveer 900 ℃, zodat is de ontwerptemperatuur van de oven van de rolhaard 1000 ℃. Zijn ovengrootte is 28080L1*500W*150H (mm). De grootte van saggar is 330*330*100, en de het stapelen vorm is vier rijen en één laag. De kromme van de ontwerptemperatuur verwarmt omhoog 3,5 u, houdt 10 uren warm, en koelt 5 uren. De gemeenschappelijke werkende snelheid is 1510mm per uur.
De kromme van de de oventemperatuur van de rolhaard
In de selectie van de materialen van de ovenkamer, wordt het vuurvaste deel gebouwd met mullite poly lichte bakstenen, en het isolatiemateriaal is ceramische houtvezelplaat. Het heeft een goed effect van het hittebehoud, zodat is de ontwerpmacht van de oven van de rolhaard in de regeling over 350kw, en de macht van het hittebehoud is over 170kw. om betere temperatuuruniformiteit te verzekeren, worden de hogere en lagere verwarmingsmethoden goedgekeurd, en de methode van de temperatuurcontrole keurt ook hogere en lagere afzonderlijke controle goed.
Het diagram van de ovenstructuur van de oven van de rolhaard

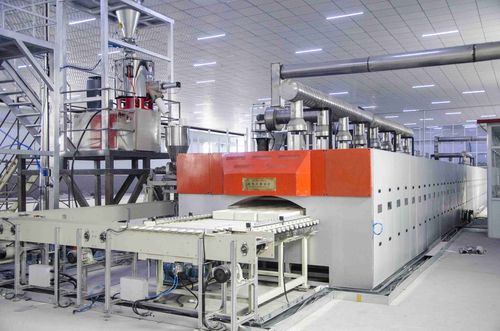

Geval van de oven van de rolhaard voor Lithiumtitanaat
Uw bericht moet tussen de 20-3.000 tekens bevatten!
