Schema di progettazione e requisiti del forno del focolare del rullo nell'industria del titanato del litio dell'elettrodo dell'anodo della batteria al litio

Il titanato del litio è un materiale dell'elettrodo dell'anodo che non è attualmente ampiamente usato, ma presenta i vantaggi che gli elettrodi dell'anodo della grafite non hanno. In primo luogo, il suo effetto a bassa temperatura è migliore di quello dei materiali dell'elettrodo dell'anodo della grafite e secondariamente, la suoi tassa e tasso di scarico è alti. Tuttavia, la densità della capacità e la conduttività elettrica sono povere. Tuttavia, ci sono ancora alcune imprese impegnate nella produzione del titanato del litio nel nuovo mercato dell'energia. Oggi introdurremo lo schema di progettazione del forno del focolare nell'industria del titanato del litio dell'elettrodo dell'anodo della batteria al litio.

Questo schema di progettazione sceglie un forno aero tipo del focolare del rullo con un'uscita quotidiana di 1100 chilogrammi. La temperatura usuale della sinterizzazione del titanato del litio è ℃ circa 900, in modo dalla temperatura di progettazione del forno del focolare del rullo è ℃ 1000. La sua dimensione della fornace è 28080L1*500W*150H (millimetro). La dimensione del saggar è 330*330*100 e la forma d'impilamento è quattro file ed uno strato. La curva della temperatura di progettazione sta riscaldando per 3,5 ore, sta tenendo caldo per 10 ore e sta raffreddandosi per 5 ore. La velocità di funzionamento comune è 1510mm all'ora.

Curva di temperatura del forno del focolare del rullo

Nella selezione dei materiali della camera della fornace, la parte refrattaria è sviluppata con i poli mattoni leggeri della mullite ed il materiale di isolamento è cartone di fibra ceramico. Ha un buon effetto di conservazione del calore, in modo dal potere di progettazione del forno del focolare del rullo nello schema è circa 350kw ed il potere di conservazione del calore è circa 170kw. Per assicurare la migliore uniformità della temperatura, i metodi di riscaldamento superiori e più bassi sono adottati ed il metodo del controllo della temperatura inoltre adotta il controllo separato superiore e più basso.

Diagramma della struttura della fornace del forno del focolare del rullo

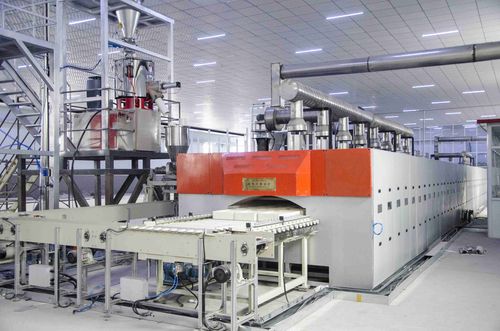

Cassa del forno del focolare del rullo per il titanato del litio
