Esquema del diseño y requisitos del horno del hogar del rodillo en industria del titanato del litio del electrodo del ánodo de la batería de litio

El titanato del litio es un material del electrodo del ánodo que no es ampliamente utilizado actualmente, pero tiene ventajas que los electrodos del ánodo del grafito no tienen. En primer lugar, su efecto a baja temperatura es mejor que el de los materiales del electrodo del ánodo del grafito, y en segundo lugar, su carga y tarifa de la descarga es altas. Sin embargo, la densidad de la capacidad y la conductividad eléctrica son pobres. Sin embargo, todavía hay algunas empresas dedicadas a la producción de titanato del litio en el nuevo mercado de la energía. Introduciremos hoy el esquema del diseño del horno del hogar en la industria del titanato del litio del electrodo del ánodo de la batería de litio.

Este esquema del diseño elige un aire-tipo horno del hogar del rodillo con una salida diaria de 1100 kilogramos. La temperatura usual de la sinterización del titanato del litio es el ℃ cerca de 900, así que la temperatura del diseño del horno del hogar del rodillo es el ℃ 1000. Su tamaño del horno es 28080L1*500W*150H (milímetro). El tamaño del saggar es 330*330*100, y la forma de amontonamiento es cuatro filas y una capa. La curva de la temperatura del diseño está calentando para arriba por 3,5 horas, está manteniendo caliente por 10 horas, y se está refrescando por 5 horas. La velocidad de funcionamiento común es 1510m m por hora.

Curva de la temperatura del horno del hogar del rodillo

En la selección de materiales de la cámara del horno, la parte refractaria se construye con los ladrillos ligeros polivinílicos de la mullita, y el material de aislamiento es panel de fibras de madera de cerámica. Tiene un buen efecto de la preservación del calor, así que el poder del diseño del horno del hogar del rodillo en el esquema está sobre 350kw, y el poder de la preservación del calor está sobre 170kw. Para asegurar una mejor uniformidad de la temperatura, los métodos de calefacción superiores y más bajos se adoptan, y el método del control de la temperatura también adopta control separado superior y más bajo.

Diagrama de la estructura del horno del horno del hogar del rodillo

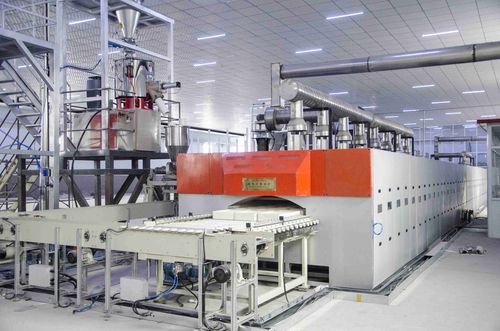

Caja de horno del hogar del rodillo para el titanato del litio
