Plan de conception et conditions de four à foyer de rouleau dans l'industrie de titanate de lithium d'électrode d'anode de batterie au lithium

Le titanate de lithium est un matériel d'électrode d'anode qui n'est pas très utilisé actuellement, mais il a des avantages que les électrodes d'anode de graphite n'ont pas. Premièrement, son effet à basse température est meilleur que celui des matériaux d'électrode d'anode de graphite, et deuxièmement, sa charge et taux de décharge est élevé. Cependant, la densité de capacité et la conductivité électrique sont pauvres. Cependant, il restent quelques entreprises occupées dans la production du titanate de lithium sur le nouveau marché de l'énergie. Aujourd'hui nous présenterons le plan de conception du four à foyer dans l'industrie de titanate de lithium d'électrode d'anode de batterie au lithium.

Ce plan de conception choisit un four de type air à foyer de rouleau avec un résultat quotidien de 1100 kilogrammes. La température habituelle d'agglomération du titanate de lithium est le ℃ environ 900, ainsi la température de conception du four à foyer de rouleau est le ℃ 1000. Sa taille de four est 28080L1*500W*150H (millimètre). La taille du saggar est 330*330*100, et la forme de empilement est quatre rangées et une couche. La courbe de la température de conception réchauffe pendant 3,5 heures, maintient chaud pendant 10 heures, et se refroidit pendant 5 heures. La vitesse de fonctionnement commune est 1510mm par heure.

Courbe de la température de four à foyer de rouleau

Dans la sélection des matériaux de chambre de four, la partie réfractaire est établie avec de poly briques légères de mullite, et le matériel d'isolation est panneau de fibres agglomérées en céramique. Il a un bon effet de conservation de la chaleur, ainsi la puissance de conception du four à foyer de rouleau dans le plan est au sujet de 350kw, et la puissance de conservation de la chaleur est au sujet de 170kw. Afin d'assurer une meilleure uniformité de la température, les méthodes de chauffage supérieures et inférieures sont adoptées, et la méthode de contrôle de température adopte également le contrôle distinct supérieur et inférieur.

Diagramme de structure de four de four à foyer de rouleau

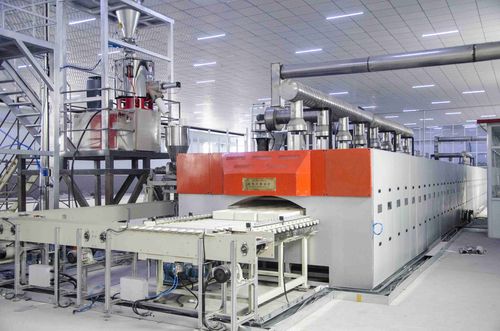

Caisse de four à foyer de rouleau pour le titanate de lithium
